Маркировка автоматического выключателя показывает его номинальный ток, характеристику срабатывания, рабочее напряжение, отключающую способность и количество полюсов. Эти данные помогают понять возможности аппарата, но выбирать автомат только по обозначению вроде C16 или C25 нельзя — он должен соответствовать сечению кабеля, нагрузке и параметрам конкретной сети. Правильный подбор защиты требует проверки всей линии, а не только цифр на корпусе.Итак, Как читать маркировку автоматического выключателя и правильно выбрать автомат - далее в нашей статье

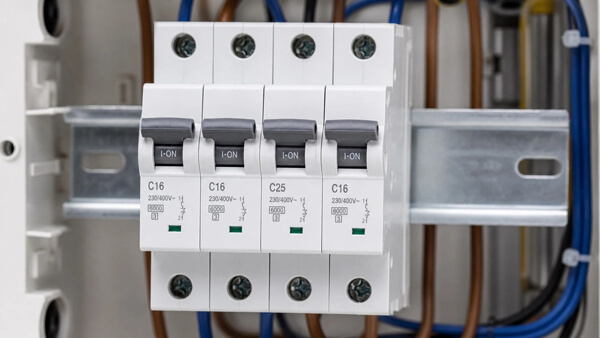

На передней панели модульного автоматического выключателя может быть всего несколько строк текста, цифр и символов. Для человека без опыта они часто выглядят как технический код: C16, 230/400 V, 6000, схема контактов и название серии.
Из-за этого автомат иногда выбирают по одному показателю — числу перед буквой A. Например, считают, что модель на 25 ампер автоматически «лучше» модели на 16 ампер. На самом деле автоматический выключатель должен соответствовать кабелю, нагрузке, условиям сети и проекту защиты.
Это руководство поможет разобраться в основных обозначениях на корпусе. Оно не заменяет электротехнический расчет, но позволяет задавать правильные вопросы при выборе и проверке оборудования.
Для чего нужен автоматический выключатель
Основная задача автоматического выключателя — защищать электрическую линию от сверхтоков. Они могут возникнуть из-за перегрузки или короткого замыкания.
Перегрузка появляется, когда через проводник в течение длительного времени проходит ток, превышающий допустимое значение для этой линии. Кабель постепенно нагревается, а тепловая часть автомата через определенное время отключает питание.
При коротком замыкании ток возрастает очень быстро. В такой ситуации должен сработать электромагнитный расцепитель.
Автомат не является универсальной защитой от всех опасностей. Он не заменяет устройство дифференциальной защиты, реле напряжения, защиту от импульсных перенапряжений или надлежащее заземление.
Обозначение номинального тока
Одна из самых заметных надписей — буква и число, например B10, C16 или D25. Число обозначает номинальный ток автоматического выключателя в амперах.
Обозначение C16 не означает, что автомат мгновенно отключится при токе 16,1 ампера. Тепловая защита имеет временную характеристику: скорость срабатывания зависит от величины перегрузки и условий эксплуатации.
Номинал подбирают прежде всего с учетом допустимой нагрузки кабеля, а не желаемой мощности бытовых приборов. Установка автомата большего номинала без проверки проводки может оставить кабель без надлежащей защиты.
Что означают буквы B, C и D
Буква перед числом связана с характеристикой мгновенного срабатывания электромагнитного расцепителя.
- B применяют для линий с относительно небольшими пусковыми токами.
- C часто встречается в бытовых и коммерческих сетях со смешанной нагрузкой.
- D может использоваться для оборудования со значительными пусковыми токами, если это подтверждено расчетом.
Характеристику не следует выбирать по принципу «чем дальше буква, тем надежнее». Модель D может не обеспечить необходимое время отключения в сети с недостаточным током короткого замыкания.
Правильный выбор зависит от параметров петли короткого замыкания, типа нагрузки и требований к защите.
Рабочее напряжение
На корпусе также указывается номинальное рабочее напряжение, например 230/400 V. Обозначение должно соответствовать сети и схеме применения аппарата.
Не следует переносить характеристики между цепями переменного и постоянного тока без проверки документации. Гашение электрической дуги в DC-сети имеет свои особенности, а допустимое напряжение может зависеть от количества последовательно соединенных полюсов и полярности подключения.
Если автомат планируется использовать для солнечной электростанции, аккумуляторной системы или другой цепи постоянного тока, необходима модель, прямо предназначенная для такого применения.
Что означает число 4500, 6000 или 10000
Это значение связано со способностью аппарата безопасно отключать ток короткого замыкания при установленных условиях. Оно может указываться в амперах: 4500, 6000 или 10000.
Чем ближе объект к трансформаторной подстанции и чем меньше сопротивление линии, тем потенциально выше может быть ток короткого замыкания. Поэтому отключающую способность не следует выбирать наугад.
Если фактический ток короткого замыкания превышает возможности аппарата, безопасное отключение не гарантируется. Необходимое значение определяют с учетом параметров сети и проекта.
Количество полюсов
Модульные автоматические выключатели могут быть одно-, двух-, трех- или четырехполюсными. Количество модулей корпуса и количество коммутируемых полюсов не всегда следует определять только визуально — необходимо проверить схему на лицевой или боковой части.
Однополюсный аппарат обычно коммутирует фазный проводник однофазной линии. В определенных схемах применяют двухполюсное отключение. Для трехфазных нагрузок используют многополюсные устройства, обеспечивающие одновременное управление связанными полюсами.
Работа с нейтральным проводником определяется системой заземления и проектом. Нельзя произвольно устанавливать автомат в защитный PE-проводник или разрывать его как рабочий контакт.
Схема контактов на корпусе
Небольшая графическая схема помогает понять конструкцию устройства, расположение контактов и клемм. Для многополюсных или комбинированных аппаратов она особенно важна.
Рядом могут указываться номера клемм. При монтаже необходимо соблюдать инструкцию производителя относительно направления питания, подключения шин и допустимого сечения проводников.
Не все автоматические выключатели одинаково допускают подключение питания сверху или снизу. Даже если аппарат технически размыкает цепь в обоих направлениях, дополнительные устройства и особенности конструкции могут требовать определенной схемы.
Название серии и артикул
На корпусе обычно присутствуют название серии, модель или артикул. Эти данные необходимы для поиска документации, проверки характеристик и подбора совместимых аксессуаров.
Два аппарата одного производителя с одинаковым номинальным током могут относиться к разным сериям и иметь различные характеристики, назначение или набор дополнительного оборудования.
В качестве примера структуры брендового каталога можно посмотреть https://nva.in.ua/asko-ukrem/. Однако характеристики каждого аппарата необходимо проверять по его точному артикулу, а не только по названию производителя.
Стандарты и знаки соответствия
На корпусе или в документации могут указываться стандарты, в соответствии с которыми изготовлен и испытан аппарат. Они помогают определить сферу применения и методику проверки характеристик.
Одного наличия знакомого графического символа недостаточно. Для ответственных объектов необходимо проверять технический паспорт, декларации, сертификационные документы и происхождение оборудования.
Температура окружающей среды
Тепловой расцепитель реагирует на нагрев. Поэтому температура внутри щита, плотность размещения модульных устройств и вентиляция могут влиять на работу.
Щит, установленный в прохладном коридоре, и щит в металлическом шкафу под прямыми солнечными лучами работают в разных условиях. Если внутри расположено много нагруженных аппаратов, они дополнительно нагревают друг друга.
В сложных условиях необходимо учитывать поправки и рекомендации производителя.
Сечение проводника и затяжка клемм
На корпусе или в документации указывается допустимый диапазон сечений проводников. Клемма должна соответствовать типу и сечению кабеля.
Чрезмерное усилие затяжки может повредить клемму или проводник. Недостаточное — приводит к повышенному контактному сопротивлению и нагреву.
Для многопроволочных проводников могут потребоваться соответствующие наконечники. Способ подготовки провода и момент затяжки необходимо брать из документации конкретного аппарата.
Чего не определяет автоматический выключатель
По надписям на корпусе нельзя сделать вывод о полной безопасности линии. Автомат не сообщает:
- правильно ли выбрано сечение кабеля;
- исправно ли заземление;
- достаточен ли ток короткого замыкания для быстрого отключения;
- необходима ли дифференциальная защита;
- надежно ли выполнены все соединения;
- соответствует ли щит условиям окружающей среды;
- правильно ли обеспечена селективность с другими устройствами.
Маркировка описывает аппарат, но не заменяет проверку сети.
Почему нельзя просто увеличить номинал
Если автомат регулярно отключается, установка модели с большим номиналом может скрыть симптом, не устранив причину.
Срабатывание может указывать на перегрузку, неисправный прибор, поврежденный кабель, плохой контакт или неправильно распределенные группы. Сначала необходимо определить фактический ток и проверить линию.
Увеличивать номинал можно только в том случае, если кабель, способ прокладки, клеммы и другие компоненты рассчитаны на новый режим.
Краткая памятка перед выбором
- Определите назначение линии.
- Проверьте материал, сечение и способ прокладки кабеля.
- Оцените рабочий и пусковой ток нагрузки.
- Определите необходимую характеристику срабатывания.
- Проверьте ток короткого замыкания и отключающую способность.
- Учтите количество фаз и схему нейтрали.
- Проверьте температуру и компоновку щита.
- Сверьте характеристики с документацией конкретной модели.
Посмотреть различные категории защитного и коммутационного оборудования можно здесь, однако окончательный подбор должен выполняться на основании расчетов и параметров конкретной сети.
Заключение
Маркировка автоматического выключателя — это краткое техническое описание, а не рекомендация относительно места установки. Одинаковый номинальный ток не делает разные модели полностью взаимозаменяемыми.
Для первоначальной проверки достаточно понимать номинал, характеристику, рабочее напряжение, отключающую способность и количество полюсов. Однако безопасность определяется тем, насколько правильно аппарат согласован с кабелем и всей системой.
Важно: подбор защиты, работы в электрощите и измерение параметров сети должен выполнять квалифицированный электрик. Неправильно выбранный автоматический выключатель может не обеспечить необходимую защиту линии.
Ответы на популярные вопросы
Что означает маркировка C16 на автоматическом выключателе?
Буква C обозначает характеристику мгновенного срабатывания электромагнитного расцепителя, а число 16 — номинальный ток 16 А. Это не означает, что автомат отключится сразу при малейшем превышении 16 А: при перегрузке время срабатывания зависит от величины тока и условий работы.
Можно ли вместо автомата на 16 А поставить автомат на 25 А?
Просто увеличивать номинал нельзя. Автомат выбирают прежде всего с учетом сечения, материала и способа прокладки кабеля, поэтому установка более мощной модели без расчета может привести к перегреву проводки.
Чем отличаются автоматы с характеристиками B, C и D?
Они отличаются диапазоном токов, при которых срабатывает электромагнитная защита. B обычно используют для нагрузок с небольшими пусковыми токами, C часто применяется в бытовых и коммерческих сетях, а D предназначена для оборудования с высокими пусковыми токами и требует проверки параметров сети.
Что означают цифры 4500, 6000 или 10000 на корпусе автомата?
Они указывают отключающую способность автоматического выключателя — ток короткого замыкания, который аппарат способен безопасно отключить при заданных условиях. Необходимое значение выбирают с учетом возможного тока короткого замыкания в конкретной сети.
Что означает маркировка 230/400 V?
Это номинальное рабочее напряжение, для которого рассчитан автоматический выключатель. Для цепей постоянного тока нельзя автоматически использовать характеристики AC-модели — необходимо проверять документацию производителя и допустимую схему подключения.
Как определить количество полюсов автоматического выключателя?
Надежнее всего ориентироваться на маркировку и схему контактов на корпусе, а не только на ширину устройства. Автоматы бывают одно-, двух-, трех- и четырехполюсными, а выбор зависит от типа сети и схемы подключения.
Защищает ли обычный автомат от поражения электрическим током?
Обычный автоматический выключатель предназначен прежде всего для защиты линии от перегрузки и короткого замыкания. Он не заменяет УЗО или дифференциальный автомат, а также не может заменить исправное заземление и другие необходимые элементы электрозащиты.
Почему автоматический выключатель может часто отключаться?
Причиной может быть перегрузка линии, неисправный электроприбор, повреждение кабеля, плохой контакт или неправильное распределение нагрузки. Вместо установки автомата большего номинала сначала нужно найти и устранить причину срабатывания.
Влияет ли температура внутри электрощита на работу автомата?
Да. Тепловой расцепитель реагирует на нагрев, поэтому высокая температура, плотное расположение модульных устройств и плохая вентиляция могут повлиять на его работу. В таких условиях необходимо учитывать рекомендации и поправочные коэффициенты производителя.
Достаточно ли знать номинальный ток для правильного выбора автомата?
Нет. Помимо номинального тока нужно учитывать характеристику срабатывания, отключающую способность, рабочее напряжение, количество полюсов, параметры кабеля, ток короткого замыкания и условия установки. Окончательный выбор должен соответствовать расчету конкретной электрической линии.
